1.以耐重切削、穩重、精密而贏得客戶的口碑。其重要因素除了來自于精湛的設計與構造，更重要的是我們采用各式精密儀器，徹底為品質把關。

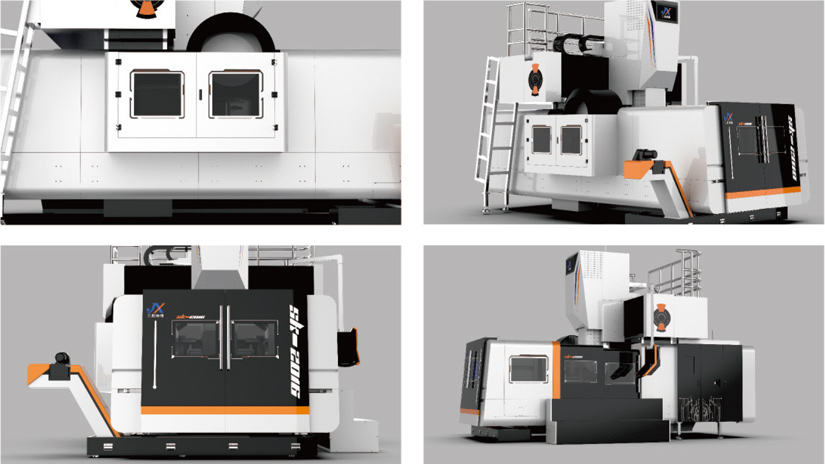

2.全新設計的機床外觀結構，體現了更好的宜人性，更有效的防水放屑性能。豐富的附件頭，并輔以各種換頭方式，滿足多種加工需求。
3.智能預診斷方案，全新的保養理念，講傳統的被動服務轉換為主動服務。

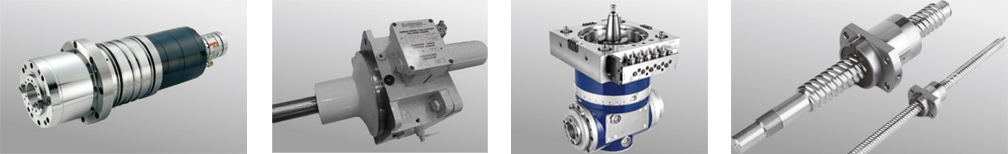

三軸采用臺制/歐制雙螺帽精密滾珠 螺桿，經硬度化熱處理，精密研磨， 保證最佳進給精度及微量進給。導 軌均為進口重載線軌，具有速度快、 高剛性、低摩擦、低噪音、低溫升變化等特性。
自動頭倉，結構緊湊，實現自動換頭減少加工輔助時間，提高加工效率。
BF齒輪箱，高強度的齒輪組合, 高低檔切換，滿足各種加工需 求。有空擋，便于調整和維護。
采用臺灣專業廠家生產的高速、高精度，高剛性重載主軸單元，軸向和徑向承載能力強。
| 規格參數 | |||||||||
加工范圍 | XTK-2216 | XTK-2518 | XTK-3022 | XTK-4028 | XTK-6032 | XTK-6036 | XTK-6540 | XTK-8036 | XTK-8545 |
X軸行程 | 2200 | 2500 | 3200 | 4000 | 6000 | 6000 | 6500 | 8000 | 8500 |
丫軸行程 | 1600 | 1800 | 2200 | 2800 | 3200 | 3600 | 4000 | 3600 | 4500 |
Z軸行程 | 850 | 1000 | 1000 | 1200 | 1200 | 1500 | 1500 | 1500 | 1500 |
龍門有效寬度 | 1650 | 1850 | 2250 | 2850 | 3250 | 3650 | 4050 | 3650 | 4550 |
主軸鼻端到工作臺面距離 200-1050 | 200-1200 | 200-1200 | 200-1400 | 200-1400 | 200-1700 | 200-1700 | 200-1700 | 200-1700 | |
工作臺 | |||||||||
尺寸(XxY軸方向mm) | 2200x1400 | 2500x1600 | 3000x1800 | 4000x2500 | 6000x2800 | 6000x3000 | 6500x3200 | 8000x3000 | 8500x3500 |
T型槽 | 22 | 22 | 22 | 28 | 28 | 28 | 28 | 28 | 28 |
最大載重 | 6000 | 8000 | 10000 | 12000 | 18000 | 20000 | 25000 | 28000 | 30000 |
主軸 | |||||||||
主軸轉速 | 6000 | 6000 | 6000 | 4500/6000 | 4500/6000 | 4500/6000 | 4500/6000 | 4500/6000 | 4500/6000 |
主軸傳動方式 | 皮帶式 | 皮帶式 | BF直連 | BF直連 | BF直連 | BF直連 | BF直連 | 8F直連 | BF直連 |
錐度 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 |
驅動進給 | |||||||||
三軸快速移動(m/min) | X12/Y12/Z10 | X12/Y12/Z10 | X12/Y12/Z10 | X10/Y10/Z10 | X10/Y10/Z10 | X10/Y10/Z10 | X10/Y10/Z10 | X10/Y10/Z10 | X10/Y10/Z10 |
切削進給(m/min) | 1-8000 | 1-8000 | 1-8000 | 1-8000 | 1-8000 | 1-8000 | 1-8000 | 1-8000 | 1-8000 |
最小輸入單元 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 |
定位精度 | ±0.015 | ±0.015 | ±0.015 | ±0.015 | ±0.015 | ±0.015 | ±0.015 | ±0.015 | ±0.015 |
重復定位精度 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | ±0.01 |
圓盤式刀庫 | |||||||||
刀具數(把) | 24選配 | 24選配 | 24選配 | 24選配 | 24選配 | 24選配 | 24選配 | 24選配 | 24選配 |
刀柄規格 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 |
選刀方式 | 雙向任意 | 雙向任意 | 雙向任意 | 雙向任意 | 雙向任意 | 雙向任意 | 雙向任意 | 雙向任意 | 雙向任意 |
刀具交換時間 | T-T25SEC | T-T:2.5SEC | T-T:2.5SEC | T-T:2.5SEC | T-T:2.5SEC | T-T:2.5SEC | T-T25SEC | T-T25SEC | T-T:2.5SEC |
最大刀具重量 | 15/300 | 15/300 | 15/300 | 15/300 | 15/300 | 15/300 | 15/300 | 15/300 | 15/300 |
